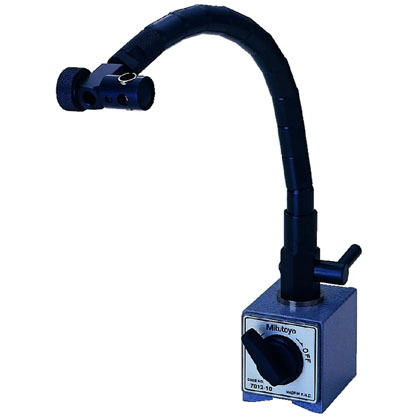

*Imagen de carácter referencial

BASE ARTICULADA FLEXIBLE EX-701B (7012-10) MITUTOYO

$358.026 NETO
$426.051 con IVA

Base Magnética Articulada Flexible Mitutoyo Serie 7 Modelo 7012-10 / EX-701B (Altura 396 mm / Fuerza 600 N)

Base magnética con brazo articulado flexible Mitutoyo Serie 7 (código 7012-10, reemplazo del modelo 701B) con altura total de 396 mm y fuerza de sujeción de 600 N (~60 kgf), diseñada para posicionar relojes comparadores y palpadores en espacios reducidos o ángulos complejos. Incorpora columna flexible orientable en casi 360° con bloqueo mecánico firme mediante perilla, interruptor magnético ON/OFF y base prismática con ranura en «V». Compatible con vástagos de Ø6 mm, Ø8 mm (con buje) y Ø9,53 mm (3/8″) en maestranzas, talleres CNC y control de calidad.

Availability: Consultar SKU: 051308003 Categorías: , , Marca:

BASE ARTICULADA FLEXIBLE EX-701B (7012-10) MITUTOYO

$358.026 NETO
$426.051 con IVA

Out of stock

Descripción

BASE ARTICULADA FLEXIBLE EX-701B (7012-10) MITUTOYO


Este soporte metrológico de cuello flexible pertenece a la categoría técnica de bases magnéticas articuladas flexibles (Serie 7), desarrollado por [Mitutoyo](https://mitutoyo.cl/nuestros-productos/instrumentos-de-medicion/soportes-y-mesas/base-magnetica.html «Mitutoyo Chile – Bases Magnéticas») bajo el código actual 7012-10 (reemplazo del modelo EX-701B) para operaciones de alineación, centrado y verificación dimensional en geometrías complejas o de difícil acceso. Su diseño integra una base magnética conmutable de 600 N de fuerza de agarre con un brazo articulado flexible de acero de 330 mm de longitud útil y bloqueo mecánico centralizado, permitiendo orientar el instrumento en casi cualquier ángulo sin interferir con los componentes de la máquina. Su versatilidad en montajes rápidos sobre tornos, fresadoras y centros de mecanizado es sobresaliente.

Características Principales

  • Atributo estructural: Soporte magnético de columna flexible con altura total de 396 mm, brazo superior articulado de 330 mm (orientable en casi 360°) con bloqueo mecánico mediante perilla de tensión, interruptor magnético ON/OFF y base prismática con ranura en «V» (59 × 50 × 55 mm).
  • Protección o acabado: Base de acero rectificado de alta precisión y eslabones articulados metálicos con recubrimiento anticorrosivo diseñados para resistir el uso intensivo en entornos de taller metalmecánico.
  • Calidad de fabricación: Manufacturado bajo los estándares de ingeniería metrológica de Mitutoyo Corporation (Serie 7), asegurando retención rígida del brazo una vez bloqueado y sujeción sin juego sobre superficies ferrosas.
  • Compatibilidad técnica: Admite relojes comparadores y relojes palpadores con diámetros de vástago de Ø6 mm, Ø9,53 mm (3/8″) y Ø8 mm (mediante casquillo reductor incluido).
  • Mantenimiento: Mantener las caras inferiores y la ranura en «V» de la base libres de virutas metálicas y residuos antes de fijar; liberar siempre la tensión del brazo flexible antes de reposicionarlo y desactivar el imán mediante el interruptor antes de retirarlo.

Aplicaciones Ideales

Sujeción y orientación multidireccional de relojes comparadores y palpadores en operaciones como:

  • Uso en entornos específicos como maestranzas, talleres de mecanizado CNC y convencional, matricería, mantenimiento industrial y laboratorios de metrología.
  • Tareas operativas específicas de centrado de piezas en platos de torno, medición de excentricidad (runout), verificación de paralelismo y control de alineación en zonas estrechas o detrás de obstáculos.
  • Montaje en posición horizontal, vertical o invertida sobre bancadas planas, ejes cilíndricos y estructuras metálicas ferrosas.

Especificaciones Técnicas

  • Diámetro / Medida Nominal: Altura total de 396 mm; longitud útil del brazo flexible superior de 330 mm (brazo inferior de 55 mm); dimensiones de la base de 59 × 50 × 55 mm; rosca de montaje en base M8 × 1,25; sujeción para vástagos de Ø6 mm, Ø8 mm (con buje) y Ø9,53 mm (3/8″); peso neto aproximado de 1,5 kg.
  • Tipo / Variedad: Base Magnética Articulada Flexible Modelo 7012-10 (EX-701B) Serie 7 Marca Mitutoyo.
  • Propiedades Físico-Químicas: Fuerza de sujeción magnética vertical de ~600 N (~60 kgf) mediante imán permanente conmutable; alta estabilidad mecánica de bloqueo en el brazo flexible.
  • Material y Acabado: Base en bloque de acero rectificado y cuello articulado flexible de acero templado con acabado metálico protector resistente al desgaste y la corrosión.
  • Recomendación de Seguridad / Uso: Instrumento metrológico de precisión (apoyar la base sobre una superficie ferrosa limpia y de espesor suficiente antes de activar el imán a ON; aflojar la perilla de bloqueo antes de doblar o ajustar el cuello flexible para no forzar el mecanismo interno; mantener alejado de relojes mecánicos, tarjetas magnéticas y electrónica sensible).

SKU Produmaq 051308003
